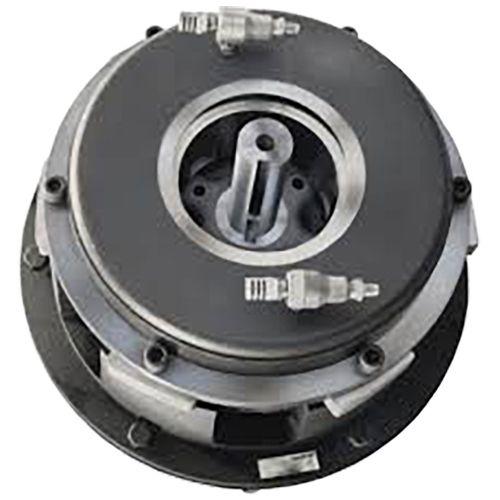

Nexen Reibkupplung Typ QFE

Brand: Nexen
Code: Nexen Friction Clutch Type QFE

Reibkupplung Modellreihe: QFE

Out of stock

For further information, please contact us at:

88 100 24

Heavy Duty Kupplungs- und Bremselemente - Luftbetätigt, Quad-Schnittstelle, Wellenmontage und gerader Bohrung

Mit der QFE Heavy Duty Modellserie von Nexen werden harte Anwendungen einfach gemacht. Die Kupplungen und Bremsen der Baureihe DFE und QFE sind für Anwendungen konzipiert, die ein hohes Drehmoment und eine geringe Trägheit erfordern. Die Spitzeneingangsrate kann der Begrenzungsfaktor bei Starträgheit oder Stoppen hoher Trägheit sein, auch wenn die Kühlkörper-Kapazität effizient ist.

Diese 8-Modell-Serie luftbetätigter Dual Faced Elemente sind für industrielle Anwendungen mit hohem Drehmoment und geringer Trägheit ausgelegt. Wenn das QFE als Kupplung verwendet wird, muss es in horizontaler Position montiert werden. Das Gehäuse ist Flansch an einem Lagerbauteil (Schwungrad, Zahnrad, Riemenscheibe) montiert. Die Nabe ist mit der Welle verbunden. Die Luft wird über eine Rotary Air Union und flexible Schläuche zugeführt.

Technische Daten:

  • Statische Drehmomente: 24.600 bis 302.000 in lbs. Drehmoment bei 80 psi
  • Maximale Betriebsgeschwindigkeit bis zu 1600 U/min
  • Thermische PS-Werte bis zu 14,7 bei 900 U/min
  • Bohrungsbereich bis zu 6.500 Zoll
  • Quad Faced Elemente haben Einzelscheiben
  • Robustes Design sorgt für eine lange Lebensdauer
Anwendungen:
  • Heavy duty connect/disconnect Controlled Beschleunigung

Product Specific Information

Please enter any product specific information to enable our engineers to specify the correct product or product for you.

Produkttyp Kupplung
Marke Nexen
Branchenanwendungen Heavy duty connect/disconnect, Controlled acceleration...
Betätigungsmethode Pneumatisch
Umgebungstemperatur 32 - 150 °F
Vergleichbar Horton
Bohrungsgröße up to 6.500 inches
Kupplungsart Reibung
Max. Drehzahl 1600
Drehmomentbewertung 24,600 to 302,000 in-lbs. torque at 80 psi.
