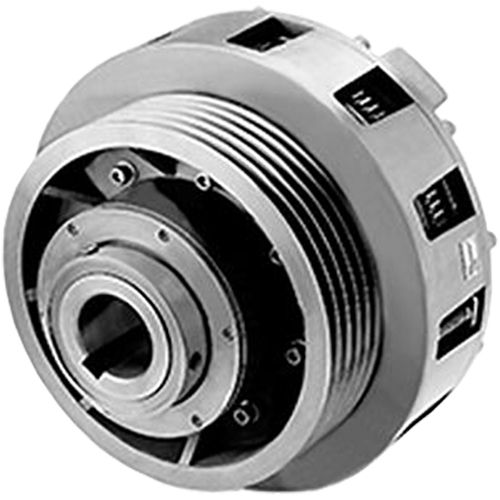

Nexen Friction Kupplung Typ DFC

DUAL-FACK GRICTION CLUTCH - Air Engaged, Dual Interface, Only Shaft End Mounted, Straight Bore Clutch

Nexens DFC-1650 und DFC-2200 sind zwei Modelle von selbstgeschlossenen, luftbetätigten Reibungsplatten Reibungsplatten, luftbetätigten Reibungsplatten und luftbetätigten Reibungsplatten Kupplungen mit Lager Befestigungsscheiben oder Kettenräder . Die beiden Modellgrößen passen auf Wellen bis zu 3,375"und sind nur für Wellenende-Halterungen ausgelegt. Die DFC Kupplungen arbeiten mit einem Druckluftkolben, der sich axial bewegt, um die Reibung gegen die Innenseite eines doppelseitigen Rotors zu komprimieren, der zu einer wellenmontierten Nabe gekippt ist. Der Rotor wird mit der Pilotplatte unter Reibung verriegelt, um die Leistung von der Antriebswelle auf die angetriebene Riemenscheibe oder das Zahnrad zu übertragen.

Maximale Betriebsgeschwindigkeit: (DFC-1650) 1200 U/min, (DFC-2200) 900 U/min. Überträgt PS bis zu 250.

• 2 Modelle: DFC - 1650 & DFC - 2200
• Statisches Drehmoment bei 5,5 bar: 4000Nm (DFC-1650); 7500Nm (DFC-2200)
• Bohrungsgrößen: 3.375"(85,7 mm)
• Wellenendaufnahme
• Evelope innerhalb des Motordurchmessers
• Niedrigere Kosten-O-Ring-Konstruktion
• Ausgezeichnete Lagerlebensdauer
• Die Kupplungshülse liegt innerhalb des Motordurchmesser

ANWENDUNGEN:

• Kontrolliertes Verbinden/Trennen
