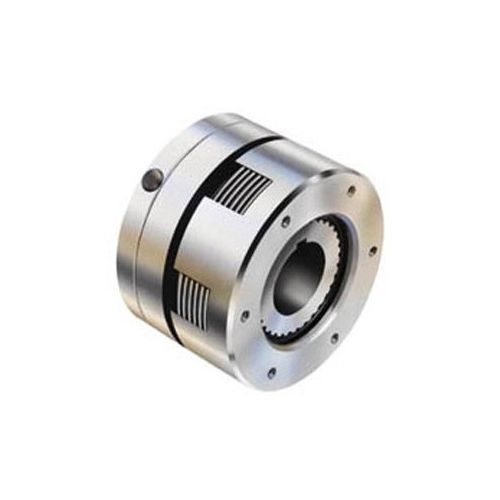

Eaton Airflex Öl- und Öl-/Luftgekühlte Mutliple Scheibenkupplungen & Bremsen Typ AR

Eine Getriebepumpe eignet sich im Allgemeinen als Betätigungsdruckquelle. Die Kupplungsnabe ist speziell gebohren und für die Wellenmontage mit Schlüsselantrieb versehen.

Die Drehmomentübertragung vom Antrieb zum angetriebenen Mitglied erfolgt über einen extern geschlitzten angetriebenen Becher, der externe Laschen auf die Antriebsscheiben eingreift. Reibungsmaterial ist von einem gesinterten Bronze-Typ.

• Der Airflex Typ AR von Eaton wurde entwickelt, um ein maximales Drehmoment innerhalb einer minimalen Raumhülle zu gewährleisten.
• Der Betätigungszylinder dreht sich mit der Kupplung. Die Betätigung erfolgt durch innere Wellen- und Kupplungsgänge.
• Drehmomentkapazitäten* Bis zu: 22.400 lb·in, 2.530 Nm
• Typische Anwendungen: Synchronisieren, Indizieren, Geschwindigkeitswechsel, Schiffshauptantrieb, Schiffsanwendungen
• Standardgrößen: AR 600, AR 800

Die Airflex-Hydraulikkupplungen von Eaton sind Nassreibungskupplungen, die für den Einsatz innerhalb eines Getriebes ausgelegt sind.
